SUBFUSIL STAR Z


Los subfusiles Star fueron, junto con las pistolas, el principal producto de la empresa de armas cortas española STAR, Bonifacio Echeverría S.A., empresa ubicada en la localidad guipuzcoana de Éibar en España. Esta localidad y su entorno, la comarca del Bajo Deva, tienen una gran tradición en la fabricación armera llegando a adquirir el sobrenombre de la ciudad armera.


Historia

Cuando en el año 1919 se los hermanos Echeverría deciden colocar el nombre de STAR en todas las armas que se fabricaban todavía no se habían decidido a comenzar a la fabricación del arma que sería una de sus más conocidos productos, los subfusiles ametralladores.

A comienzos de los años 30 del siglo XX deciden comenzar la fabricación de este tipo de arma, a caballo entre la pistola y el fusil. Los subfusiles Si-35 y TN-35 fueron los pioneros de una serie que llegaría hasta los años 1990. Sirvieron en la Guerra Civil Española pero no tuvieron éxito en el mercado internacional, fundamentalmente inglés y estadounidense, por su complejidad.

Le siguió el Z-45, que fue el subfusil reglamentario del Ejército español por muchos años, hasta que fue sustituido por el Z-62. El Z-45 era muy parecido al MP40 alemán, podía tener una culata de madera (en algunos modelos larga y en otros corta) y también una culata metálica plegable. Se exportó a muchos países, como Chile, Cuba, Portugal y Arabia Saudita.

Con la experiencia conseguida con el Z-45, a finales de los años 50 se comenzó a desarrollar una nueva generación de subfusiles que se comercializaría en 1963 y se llamaría Z-62, para el modelo que utilizaba munición de calibre 9 x 19, Z63 para el que utilizaba 9 mm largo (9mm Bergmann-Bayard) aunque al final se denominó Z-62 a ambos modelos. Se caracterizaba por una mayor simplicidad de manejo, tanto durante el combate como para fines de adiestramiento, a la vez que se asegura su gran robustez y seguridad de funcionamiento. Sustituyó al Z-45 como arma reglamentaría del ejército español hasta 1970. Pesaba 2,65 kg sin cargador y tenía una cadencia de fuego de 550 disparos por minuto.



Z-70


Una modernización del producto dio lugar al Z-70 y a su variante Z-70B, cuya diferencia fundamental estaba en la forma de seleccionar el modo de tiro, semiautomático o automático, que en el Z-70 se efectúa mediante un gatillo disparador con dos sectores (si se oprimen ambos, el tiro es automático) y en la variante B mediante una palanquilla lateral. Por lo demás es muy parecido a su antecesor. El Z-70 se realizó sólo para munición del calibre 9 x 19.

Un 1975 salió el Z75 que es la tercera y última generación de subfusiles de la STAR. Incorporaba características modernas parecidas al M-23/25 checo y se asemejaba superficialmente al UZI. Se realizó sólo para munición del calibre 9 x 19.

La evolución del Z-75 dio lugar al Z-84, que se hizo en calibres de 9 x 19 y 9 mm Largo (Bergmann-Bayard). Aunque se declaró como arma oficial del ejército, para sustituir a los Z-70, y parece ser que se adquirieron algunas unidades, al parecer no se llegó a distribuir, ya que se pasó de los Z70 a los MP-5 y G-36 extranjeros. La selección de tipo de tiro se realizaba con un botón lateral y tenía una cadencia de 550 disparos por minuto. Se exportó a varios países extranjeros, tanto para los Ejércitos como para la venta comercial (versión semiautomática).

En los años 1980 lanzan el modelo de subfusil Z-84 basado en una versión anterior llamada Z-75, que se diferenciaba de los anteriores en la utilización de material plástico para su realización, lo que aligeraba el peso y le daba más fiabilidad.






Características de los subfusiles Star

Subfusiles RU-35, Si-35 y TN-35. Estos subfusiles fueron los primeros que fabricó la Star: Ambas eran casi idénticas variando la cadencia de tiro que era en el RU-35 de 300 disparos por minuto llegando e el TN-35 a los 700. Se utilizaron en la Guerra Civil española.




Subfusil Z-45



Z-45


El Z-45 fue el subfusil que dio relevancia a la Star como fabricante de este tipo de armas. Fue el arma oficial del ejército hasta que se remplazó con el modelo Z-62. Muy parecido al subfusil alemán MP40 pero con el cañón cubierto y empuñadura de madera. Tiene la manilla de montaje a la derecha del arma y la selección del modo de tiro se realiza mediante un disparador (gatillo) de dos posiciones. También se hicieron con culata de madera.

Fue un arma que se distribuyó muy bien. No solo fue arma reglamentaria en el ejército español, sino que se vendió a países como Chile, Cuba, Portugal y Arabia Saudita pudiéndose encontrar en cualquier sitio del mundo. Dio muy buen resultado y tuvo una muy alta durabilidad por lo que fue un arma que se vendió mucho en mercados de armas usadas extendiéndose extraordinariamente por el mundo.


Z-45


Características

Peso 3,5 kg
Longitud total 600 mm
Longitud del cañón 210 mm
Calibre 9 x 19 mm Parabellum, 9 Largo
Capacidad cargador
10, 20 y 30 cartuchos





Subfusil Z-62 y Z-63

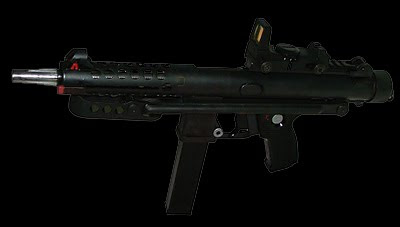

Z-62


Esté modelo de subfusil es el primero de la segunda generación de este tipo de armas que fabrico la Star. Tomando como base el Z-45 surge el nuevo modelo de subfusil compacto Z-62 haciéndolo más ligero, manejable, simple, robusto y seguro. Esta nueva arma se fabricó en calibres de 9 mm Parabellum y 9 mm largo (9 mm Bergmann-Bayard). De menor tamaño que su antecesor posee la ventaja de un desmontaje muy simple sin más herramientas que los propios elementos que acompañan al arma. La seguridad se ha mejorado ostensiblemente respecto al modelo anterior.


El Z-62 se acerca mucho al segmento del pistola automáticas que al de las armas largas pudiendo ser disparado en guardia baja con una sola mano. También es posible realizar el disparo con el arma en el hombro gracias al culatín extensible que posee.

La robustez del nuevo modelo de subfusil se complementa con su hermeticidad que lo hace muy resistente a los problemas que se derivan el contacto con el barro o la arena. La hermeticidad se logra con un diseño que reduce todas las ventanas posibles dejando solo dos huecos en el tubo del cierre, uno para la alimentación de la munición y otro para la extracción de las vainas de los cartuchos. Estos huecos se cierran en el funcionamiento normal del arma, el de alimentación cuando lleva puesto el cargador y el de extracción cuando el cerrojo esta en posición cerrada o avanzada.

La seguridad el arma se incrementa con un mecanismo que bloquea el cierre impidiendo que se arme por un movimiento brusco o un golpe. Así mismo posee un sistema que impide la posibilidad de percusión prematura del cartucho antes de que este esté totalmente posicionado en la recámara.

La manilla de montaje del cierre se maneja fácilmente y se escamotea después de su uso pudiéndose mantener enhiesta y sin asegurar si es acompañada con la mano.

La robustez y simplicidad del arma viene dada por su mecanismo de disparo que consta únicamente e tres piezas y un resorte básico. La selección del modo de disparo, entre modo semi-automático y automático se realiza variando la zona de pulsación sobre el disparado (gatillo) el cual posee dos ranuras en forma de media luna que permite, si se pulsa sobre la superior, el disparo en modo automático y, si se pulsa en el inferior el tiro a tiro. Un botón situado en la empuñadura permite asegurar el arma tanto en posición montada como desmontada.

El cañón, de 200 mm de longitud, va alojado dentro del tubo del arma y apoyado en los extremos más lejanos lo que le confiere una inmejorable alineación respecto a los elementos de puntería aguantando un trato muy rudo.




Z-62



Características


Peso
2,65 kg
Longitud total 480 mm (replegada), 700 mm (extendida)
Longitud del cañón 200 mm
Calibre
9 mm Parabellum y 9 mm largo (Bergmann-Bayard).
Sistema de disparo
sistema de cierre por masa con reculada y percusión adelantada.
Cadencia de tiro 550 disparos/min
Capacidad cargador
20, 30 y 40 cartuchos



Sus partes

Esta arma se compone de las siguientes piezas y mecanismos:


Tubo de cierre

El tubo de cierre es un tubo cuyo extremo delantero que está reforzado con un casquillo soldado destinado al engarce del cañón. En el cuerpo del tubo se han realizado las ventanas de expulsión y alimentación y el agujero para el diente del fiador. La parte trasera va cerrada por un tapón que engancha en unos tetones solidarios con el tubo en el que también se han practicado las muescas para la fijación del resorte recuperador. La parte delantera, donde va el casquillo de engarce del cañón, tiene una serie de agujeros de refrigeración.

Sobre el tubo se emplazan el punto de mira y el pie del alza y en la parte inferior el soporte de la caja de mecanismos de disparo y el enganche del culatín.

El interior del tubo va el cañón, el cual es inmovilizado mediante un chavetero situado en su parte trasera, o de recámara, y sujetado por las aletas que este tiene alrededor de su boca. El cierre se sitúa tras el cañón. Es un cilindro que aloja los mecanismos de percusión, seguro de inercia y engarzamiento del cartucho. Un vaciado en su parte inferior le permite correr por encima del cargador y en su parte trasera para alojar la guía del resorte recuperador. Este resorte termina en un disco que posee dos salientes que engarzan en las muescas del tubo y dos tetones que fijan el tapón.


Armazón de mecanismos

Es un bastidor que en su parte delante tiene tubo de sección cuadrada que permite el alojamiento del cargador en cuyo borde superior se halla la tolva de alimentación de cartuchos y bajo esta una lengüeta que se aloja en el canal chavetero del cañón y lo inmoviliza de modo que las aletas que rodean la boca de fuego engarcen dentro de las estrías del casquillo del tubo quedando el cañón alineado. Esta lengüeta fija también el armazón de mecanismos en su parte delantera. En la parte trasera del alojamiento del cargador se sitúa el mecanismo de fijación del mismo.

La parte trasera del cajón de mecanismos aloja el mecanismo de disparo. Entre este y el cargador se sitúa la aleta de expulsión de las vainas de los cartuchos disparados que son arrastrados por el cerrojo en su movimiento de recuperación. Bajo el botón de seguridad se ubica el pistolete. En la zona posterior se encuentra en enganche de fijación del armazón al tubo.

El mecanismo de disparo está compuesto por un robusto fiador con un agujero ovalado sobre el que pivota y dos dientes a los lados. El disparador también tiene un agujero ovalado que esta equipado con un pequeño diente que encaja en uno de los del fiador haciendo bascular, al ser pulsado, al fiador hacia abajo. El disparador lleva dos muescas en media luna que permite seleccionar el modo de tiro entre tiro a tiro y automático. El conjunto de las tres piezas es activado por medio de un resorte provisto de una guía colocado antagónicamente entre ellas. Bajo el fiador va el seguro, el cual es un pasador con varias muescas que sirven para inmovilizarlo.


Culata

Dos largueros de acero en cuyo extremo está la cantonera forman la culata del arma. La cantonera se pude desplegar sobre el tubo sirviendo de apoyamanos o bien se puede desplegar toda la culata para poder apoyar el arma en el hombro. La cantonera esta taladrada para aligerar peso y los largueros reforzados mediante nervados.


Cargador

El arma puede portar cargadores de 20, 30 y 40 cartuchos. El cargador es del tipo de petaca con la munición ordenada al tresbolillo sin estrangulamiento que permite centrar la bala en su boca. Está compuesto por el tubo rectangular, la teja elevadora, su resorte y el tapón con su enganche.


Operación y funcionamiento

El Z-62 es un arma que funciona bajo el principio del sistema de cierre por masa con reculada y percusión adelantada. El modo de operación es el siguiente: una vez llenado el cargador con la munición, se introduce este en su alojamiento hasta que quede enganchado en el mismo. Se levanta la manilla del cierre (que está situada en la parte delantera izquierda del tubo) para quitar el cierre y, tirando de ella hacia atrás, desactiva el seguro de inercia o automático permitiendo que el cerrojo corra hacia atrás quedando retenido por el fiador en su posición montada. Tanto el resorte disparador como la manilla de cierre están comprimidos.

Cuando se suelta a manilla del cierre esta vuelve a su posición quedando asegurada sobre el cuerpo del tubo. La presión del resorte recuperador sobre el cerrojo hace que el fiador quede fijado en el extremo de su agujero ovalado y que uno de los dientes quede por encima del dientecillo del disparador.

Cuando se presiona en la media luna inferior del gatillo (tiro semiautomático) el dientecillo empuja al fiador liberando este el cierre. El cierre corre por el tubo impulsado por el resorte recuperador que al pasar sobre el cargador arrastra el cartucho que se encuentra en sus labios introduciéndolo en la recámara del cañón. El vástago de seguridad que sobresale en el frente del cerrojo choca contra el cañón retrocediendo y empujando a el brazo del balancín de percusión que a su vez actúa sobre la aguja de percusión que percuta sobre el pistón cartucho disparando este.

La deflagración de los gases hace que el proyectil salga por el cañón y el cerrojo retroceda arrastrando la vaina que al pasar sobre el expulsor hace que la vaina salga del arma. El cerrojo pasa sobre el fiador, que retrocede perdiendo el contacto con el dientecillo del disparador volviendo a subir para impedir que el cerrojo vuelva a bajar y fijarlo en la posición montada dejándolo listo para un nuevo ciclo. Es necesario soltar el disparador para que vuelva a situar su dientecillo por debajo de el del cerrojo y pueda actuar sobre este.

Si se pulsa sobre la media luna superior (tiro automático o ametrallador) éste retrocede sobre su eje y recorre todo el ojal (agujero ovalado) empujando al fiador que se mantiene oculto a no poder separar su diente del de el disparador impidiendo, de esta forma, que pueda retener al cerrojo en su retroceso. En este modo de tiro, al agotarse la munición el cierre queda en su posición de cierre. El seguro situado sobre la empuñadura bloquea el cierre impidiendo su movimiento en cualquiera de los sentidos.

El alza tiene posiciones de 100 m y 200 m y el punto de mira se gradúa en forma horizontal. El culatín se extiende presionando los largueros y tirando de la cantonera.

Esta arma remplazó en la equipación reglamentaria del ejército español al Z-45 y estuvo en servicio desde 1963 hasta comienzos de los años 70 que fue sustituida por el Z-70 y el Z-70B.

El modelo comercial, fabricado solo en 9 mm Parabellum, fue conocido como Z-63.




Subfusil Z-70 y Z-70/B


Z-70


El subfusil Z-70, y su variación Z-70B, es una mejora del modelo anterior Z-62/63. Las modificaciones introducidas no cambian las disposiciones de los elementos ni el peso y medidas del arma. El Z-70 solamente se fabricó en calibre 9 mm Parabellum que sintoniza con la munición utilizada por la OTAN. El disparador de los Z-70 es un disparador giratorio monopunto convencional realizándose la selección del modo de tiro mediante una palanca giratoria que se encontraba en el lado izquierdo de la culata diseñada para ser manejada con el dedo pulgar. Este mismo elemento incorpora el ajuste de seguridad. Se introdujeron otros pequeños cambios que no afectan al arma.




Z-70B


Peso 2,65 kg
Longitud total 480 mm (replegada), 700 mm (extendida)
Longitud del cañón 200 mm
Calibre
9 mm Parabellum
Capacidad cargador
20, 30 y 40 cartuchos




Diferencias con el Z-62

Las diferencias que se introdujeron al nuevo modelo de arma se centran en el mecanismos de disparo y seguro. El mecanismo de disparo se ubica en la sección trasera del armazón de mecanismos debajo del expulsor de vainas. Alojado en él hay un robusto fiador en forma de palanca el cual esta provisto de un agujero ovalado, en forma de ojal, sobre el que pivota. El fiador esta equipado con un resorte que lo mantiene ante el cierre sujetándolo. El disparador esta provisto de un diente y un pico. Cuando se pulsa el diente actúa sobre uno de los extremos del fiador haciendo que este bascule dejando libre el cierre. El pico conecta con el fiador de seguridad o de "montajes incompletos" ambos están tensado mediante un muelle enganchado entre ellos. Bajo el fiador se ubica el seguro de aleta que apuntala, desplaza hacia alante y deja libre el fiador, realizando las funciones de asegurar el arma, seleccionar el modo de tiro automático o el semiautomático.


Operación y funcionamiento

Las diferencias constructivas con el Z-62 hacen que la operación sea también diferente. Esta diferencia se producen principalmente en la selección de modo de disparo y en el seguro.

Para realizar el modo de tiro semiautomático o tiro a tiro se procede de la siguiente forma: Se pone la manilla del seguro en la posición "F" y se presiona obre la cola del disparador el cual pivota sobre su eje y eleva el dientecillo y baja el pico. El diente mueve el fiador y el pico el fiador de seguridad dejando libre el cierre que corre por el tubo empujado por el resorte recuperador. Al pasar por el cargador recoge un cartucho de sus labios introduciéndolo en la recámara del cañón. El vástago de seguridad del mecanismo de percusión que sobresale en la parte frontal del cierre, al chocar este contra la parte posterior del cañón, se retrae y empuja el brazo del balancín de percusión, el cual pivota sobre su eje y fuerza a la aguja de percusión a chocar contra el pistón del cartucho haciéndolo explotar. La deflagración hace que el cierre vaya hacia atrás llevando la vaina, que la pasar sobre el extractor es expulsada fuera del arma y el cierre sube hasta su posición de montado comprimiendo el resorte recuperador. Allí queda detenido por los fiadores. El cierre, al pasar sobre el fiador empuja a este un poco hacia abajo haciéndole perder el contacto con el diente del disparador volviendo a subir interponiéndose en el camino del cierre. Será necesario soltar el disparador para poner su diente por debajo del brazo delantero del fiador y poder así, nuevamente, empujarlo.





Para realizar el modo de disparo automático o ametrallador se procede de la siguiente forma: Se pone la palanquilla del seguro de aleta en la posición marcada como "M". La leva del seguro empuja al fiador para adelante de forma que hace que su contacto con el diente del disparador sea permanente. Cuando el fiador pivota bajo la acción del diente del disparador porque se ha pulsado sobre este, hace que el fiador se mantenga bajo hasta tanto no se suelte el disparador lo que hace que el cierre quede libre y realice el proceso de disparo hasta agotar la munición del cargador o dejar de pulsar sobre el disparador. Cuando se acabe la munición y no se haya dejado de presionar sobre el disparador, el cierre quedará en posición de cierre (en la delantera) esperando a que nuevamente sea montada el arma.

El si se pone la palanca en posición "S" el cierre queda inmovilizado independientemente si está en posición de montado o de reposo. Para evitar disparos imprevistos el cierre quedará retenido por el fiador de seguridad si por cualquier motivo no completase el montaje.


Subfusil Z-75

El Z-75 represento la primera arma de la tercera generación de subfusiles de la Star. Basado en el mismo método de sistema de cierre por masa con reculada y percusión adelantada que los anteriores, tiene un cierto parecido con el UZI e incorpora algunas facturas modernas que se habían visto anteriormente en el subfusil checo M23/25. Mantiene una longitud de cañón de 20 cm y el peso de 2,6 kg sin cargador.


Peso 2,6 kg
Longitud total 480 mm (replegada), 700 mm (extendida)
Longitud del cañón 200 mm
Calibre
9 mm Parabellum y 9 mm largo (Bergmann-Bayard).
Sistema de disparo
sistema de cierre por masa con reculada y percusión adelantada.
Capacidad cargador
20, 30 y 40 cartuchos





Subfusil Z-84

Z-84


A mediados de los años 80 sale al mercado el subfusil Z-84 que sustituye al Z-75. El calibre de las armas destinadas a España y a los países de la OTAN era de 9 mm Parabellum. Se ofrecía también una versión en calibre 9 mm Largo para otros clientes.

Las características de este subfusil, especialmente el escaso peso y la fácil selección del modo de tiro, hicieron que fuera rápidamente adoptado por las Fuerzas Armadas españolas y también por las de otros países, pero compartió protagonismo con el modelo anterior, el Z-70 al que no llegó a remplazar por completo. Su fiabilidad en entornos mojados, en especial marinos, hizo que fuera apreciado para equipar a unidades de la armada y de la infantería de marina ya que lograba funcionar aún después de haber sido sumergido.

El Z-84 tiene cargadores de 20 y 30 cartuchos que se insertan en la culata, que esta situada verticalmente, quedando el cierre del mismo en la aparte de atrás de la culatilla. Al lado derecho se encuentra la palanca de martilleo del arma y la ventana de evacuación de vainas esta situada sobre el disparador a este mismo lado. La palanquilla de seguridad se ubica en el recinto del protector del disparador detrás del mismo. La selección del modo de tiro se realiza mediante una palanquilla deslizante en la que se puede seleccionar el modo semiautomático y automático en el cual la cadencia de tiro es de 550 disparos por minuto. La culata es en acero y plegable. La longitud del cañón era de 20 cm.



Z-84



Peso 3,1 kg
Longitud total 410 mm (replegada), 615 mm (extendida) versión corta, 465 mm (replegada), 670 mm (extendida) versión corta
Longitud del cañón 215 mm, 270 mm
Calibre
9 mm Parabellum
Cadencia de tiro 600 disparos/min
Capacidad cargador
25 y 30 cartuchos











.
